Hvorfor betragtes kontraventiler som nøgleautomatiske komponenter i industrielle væskekontrolsystemer?

I industrielle væskekontrolsystemer,kontraventilerer afgørende automatiske komponenter designet til at forhindre utilsigtet tilbagestrømning af mediet, beskytte udstyr såsom pumper og motorer og sikre stabiliteten af ​​industrielle processer. Som en professionel producent med avancerede produktionskapaciteter og global eksporterfaring,Tianjin Milestone Valve Companyfokuserer på at levere højtydende kontraventiler og andre industrielle ventiler til at imødekomme forskellige industrielle behov. Så forstår du kontraventiler?

Hvad er en kontraventil?

A kontraventiler en automatisk ventil, hvis lukkedel (cirkulær ventilskive) fungerer under sin egen vægt og væsketryk. Dens primære funktion er at forhindre tilbagestrømning af mediet, hvilket gør det til en uundværlig komponent i væsketransportsystemer på tværs af forskellige industrier. I modsætning til manuelle eller halvautomatiske ventiler kræver kontraventiler ikke en ekstern strømkilde - deres drift er udelukkende drevet af det dynamiske tryk af selve mediet, hvilket sikrer realtid og pålidelig forebyggelse af tilbagestrømning.

Kernefunktioner af kontraventiler

Forhindring af tilbagestrømning af mediet: Dette er den mest grundlæggende funktion. I rørsystemer forhindrer kontraventiler tilbagestrømning af medier, når systemtrykket falder, og undgår produktionsafbrydelser.

Beskyttelse af pumper og drivmotorer: Tilbagestrømning kan få pumperne til at vende, hvilket potentielt kan beskadige interne komponenter og overbelaste drivmotoren, hvilket resulterer i dyr nedetid. Kontraventiler lukker umiddelbart efter tilbageløb, hvilket eliminerer denne risiko.

Sikker udtømning af medier fra beholdere: I lagertanke eller trykbeholdere kontrollerer kontraventiler den ensrettede strøm af medier, hvilket sikrer sikker udledning og forhindrer sifontilbagestrømning eller kontaminering.

Sikker isolering: Kontraventiler bruges sammen med skydeventiler for at danne et dobbelt beskyttelsessystem. For eksempel i højtryksrørledninger forhindrer kontraventiler tilbagestrømning, mens skydeventiler tillader manuel isolering til vedligeholdelse og dermed forbedrer den overordnede systemsikkerhed.

Typer af kontraventiler: Løfte- og svingventiler

Baseret på ventilskivens bevægelse er kontraventiler hovedsageligt opdelt i løftekontraventiler og svingkontraventiler. Hver type har sine unikke strukturelle egenskaber og anvendelsesscenarier, egnet til forskellige industrielle behov.

Løft kontraventil

Strukturen af ​​en løftekontraventil ligner den for en skydeventil, men den mangler en ventilstamme, der driver ventilskiven. Ventilskiven bevæger sig lodret (op og ned) langs ventilsædet for at styre flowet.

Arbejdsprincip

Åbningsproces: Når mediet strømmer fra indløbsenden (undersiden) til udløbsenden (øversiden), skubber indløbstrykket ventilskiven opad og overvinder den kombinerede modstand fra ventilskivens egen vægt og flowfriktion. Dette løfter ventilskiven af ​​ventilsædet, så mediet kan passere jævnt.

Lukkeproces: Hvis mediet forsøger at strømme tilbage, skubber det omvendte tryk ventilskiven nedad. Derefter, under sin egen vægt og det omvendte tryk, presser ventilskiven fast mod ventilsædet, forsegler rørledningen og forhindrer tilbagestrømning.

Vigtige fordele

Hurtig lukkerespons, ideel til systemer med hyppige trykændringer.

Høj tætningsnøjagtighed, når den er lukket, velegnet til medier med lave lækagekrav.

Typiske applikationer

Vandforsyning og afløbssystemer.

Kedelfødevandsrør og dampsystemer i kraftværker.

Lette industrisektorer, der kræver ekstrem høj renhed af mediet.

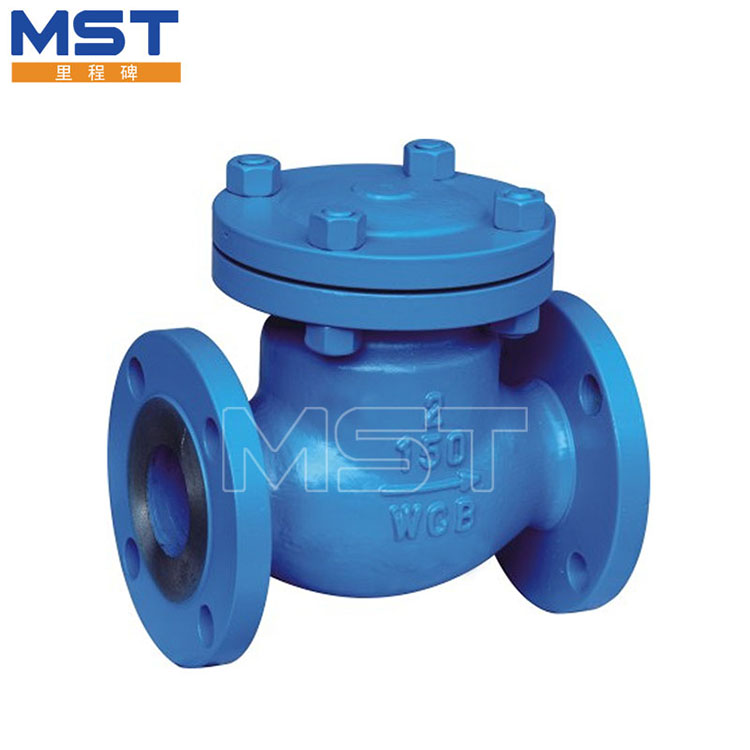

Swing Type kontraventil

Swing Type kontraventilen har en skive, der er skråtstillet og monteret på en roterende akse (normalt placeret nær ventilsædet). Skiven svinger rundt om denne akse for at åbne eller lukke i stedet for at bevæge sig lodret.

Arbejdsprincip

Åbningsproces: Når mediet strømmer fremad, skubber dets tryk skiven til at svinge væk fra ventilsædet, hvilket skaber en passage for mediet. Skivens svingvinkel bestemmes af mediets strømningshastighed - højere strømningshastigheder resulterer i en større åbningsvinkel, hvilket minimerer strømningsmodstanden.

Lukkeproces: Når der opstår tilbagestrømning, skubber det omvendte medium tryk skiven til at svinge tilbage mod ventilsædet. Skiven forsegler derefter sædet under det omvendte tryk og stopper tilbageløbet. Arbejdsprincippet ligner Lift Type Check Valve, men svingbevægelsen reducerer slagkraften under lukning, hvilket forlænger ventilens levetid.

Vigtige fordele

Lav strømningsmodstand, hvilket gør den velegnet til rørledninger med stor diameter eller systemer med høj strømningshastighed.

Enkel struktur, nem vedligeholdelse og stærk tilpasningsevne til medier med små urenheder (f.eks. spildevand, råolie).

Typiske applikationer

Olie- og gasrørledninger.

Termiske forsyningssystemer.

Metallurgisk industri.
