Hvorfor skal du vælge en Lug Butterfly -ventil til dine industrielle applikationer?

I en verden af ​​væskekontrol er ventiler kernen i ethvert industrielt system. De bestemmer, hvor godt rørledninger fungerer, hvor sikkert processer kører, og hvor effektiv industrier sparer energi og ressourcer. Blandt de mange typer ventiler,Lug Butterfly ValveSkiller sig ud som en alsidig, omkostningseffektiv og pålidelig løsning til både mellemstore og store operationer. Dens unikke design og robuste ydelse gør det velegnet til vandforsyning, spildevandsbehandling, kemiske industrier, kraftværker og HVAC -systemer.

Denne artikel ser et detaljeret kig på arbejdsprincipperne, specifikationer, fordele og anvendelser af Lug Butterfly -ventilen, mens de også fremhæver, hvorfor så mange virksomheder, inklusive dem, der samarbejder medTianjin milepælventilfirma, foretrækker denne type ventil i deres rørledninger.

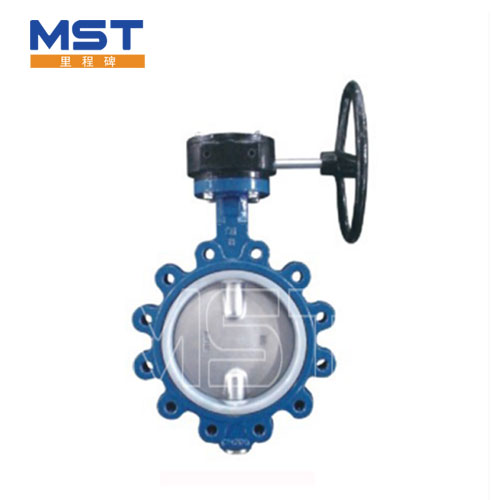

Hvad er en lug sommerfuglventil?

En lug sommerfuglventil er en kvart drejningsventil designet til at regulere eller isolere væskestrømning inden for rørledninger. Det er kendetegnet ved dets "lug" -design, der indeholder gevindindsatser på begge sider af ventilkroppen. Denne konstruktion gør det muligt at boltre sig direkte til flanger, hvilket muliggør let installation og fjernelse uden at forstyrre hele rørsystemet.

Denne funktion gør Lug Butterfly -ventilen meget praktisk til systemer, der kræver hyppig vedligeholdelse, hvor den ene side af rørledningen muligvis er nødt til at blive afbrudt uden at påvirke den anden.

Nøglefunktioner og arbejdsprincip

Arbejdsprincippet for en lug sommerfuglventil er ligetil, men alligevel effektiv:

• Det opererer med en kvart-drejningsbevægelse.

• En cirkulær disk, der er placeret i midten af ​​røret, roterer rundt om en lodret akse for at kontrollere strømmen.

• Når håndtaget eller aktuatoren drejes 90 grader, åbnes disken enten fuldt ud eller lukker passagen.

• Ventilen kan også indstilles til mellemliggende positioner, hvilket tillader præcis strømningsregulering.

Dette design minimerer resistensen, reducerer trykfaldet og leverer pålidelig tætning, når den er parret med elastomersæder af høj kvalitet.

Produktparametre for lug sommerfuglventil

Nedenfor er de generelle parametre, der viser de tekniske kapaciteter i en standard lug sommerfuglventil:

Hovedspecifikationer

• Størrelsesområde: DN50 - DN1200 (2 " - 48")

• Trykvurdering: PN10, PN16, ANSI 150

• Kropsmateriale: Støbejern, duktilt jern, kulstofstål, rustfrit stål

• Diskmateriale: Duktilt jern, rustfrit stål, aluminiumsbronze, nylonbelagt disk

• Sædermateriale: EPDM, NBR, PTFE, Viton

• Forbindelsestype: Lugged type med gevindindsatser

• Betjeningsmetode: Manuel håndtag, gearkasse, elektrisk aktuator, pneumatisk aktuator

• Temperaturområde: -20 ° C til +200 ° C (afhængigt af sædet)

• Anvendelse: Vand, olie, gas, gylle, kemiske væsker

Teknisk parametertabel

Fordele ved lug sommerfuglventil

1. Fleksibel installation- kan installeres i slutningen af ​​en rørledning uden at kræve nedstrøms rørledning.

2. Nem vedligeholdelse- tillader, at den ene side af systemet serviceres uden at lukke hele linjen.

3. Omkostningseffektiv- Lettere og mere kompakt end gate- eller klodeventiler, hvilket reducerer både materiale- og installationsomkostninger.

4. Holdbarhed- Med materialer som duktilt jern og rustfrit stål tåler ventilen tryk, temperatursvingninger og ætsende miljøer.

5. Stram forsegling-Avancerede sædetmaterialer giver boble-tight shutoff, selv under udfordrende forhold.

6. Alsidighed- Velegnet til rent vand, spildevand, olie, gas og milde kemikalier.

Anvendelser af lug sommerfuglventil

Lug Butterfly -ventilen har omfattende applikationer på tværs af forskellige brancher:

• Vandforsyning og spildevandsbehandling- Tilvejebringer pålidelig nedlukning og kontrol i kommunale vand- og kloaksystemer.

• HVAC -systemer- Brugt til regulering af kølet vand og rørledninger til varmt vand.

• Kemisk industri- Håndterer milde ætsende væsker på grund af PTFE og Viton siddepladser.

• Kraftværker- spiller en rolle i kølevandscirkulation og hjælpestjenester.

• Marine industri- Letvægtskonstruktion gør det velegnet til ombord -systemer.

Alsidigheden af ​​denne ventil gør det til et af de mest specificerede produkter af ingeniører og projektledere over hele verden.

Sammenligning med andre ventiltyper

FAQ om lug sommerfuglventil

Q1: Hvad gør en lug sommerfuglventil forskellig fra en skive sommerfuglventil?
En lug sommerfuglventil har gevindindsatser (lugs), der gør det muligt at boltre sig direkte til flanger, hvilket gør det muligt at kobles fra rørledningen uden at forstyrre den anden. I modsætning hertil kræver en skivetype, at hele linjen lukkes inden fjernelse.

Spørgsmål 2: Kan en lug sommerfuglventil bruges til højtryksapplikationer?
Generelt er lug sommerfuglventiler designet til mellemtryksystemer (PN10-PN16 eller ANSI 150). For højere pres kan der kræves specialiserede materialer og forstærkede design, men i de fleste industrielle rørledninger er deres trykhåndtering tilstrækkelig.

Q3: Hvordan påvirker sædetmaterialet ydelsen af ​​en lug sommerfuglventil?
Sædetmaterialet påvirker direkte temperaturmodstand, tætningsegenskaber og kompatibilitet med medierne. For eksempel er EPDM ideel til vand, PTFE foretrækkes for kemikalier, og Viton fungerer godt med højere temperaturer. Valg af det rigtige sæde sikrer langsigtet pålidelighed.

Spørgsmål 4: Hvorfor skal jeg vælge Tianjin Milestone Valve Company til Lug Butterfly Valves?
Tianjin milepælventilfirma har mange års ekspertise inden for ventilproduktion, der tilbyder robuste design, premium -materialer og tilpassede muligheder. Deres lug sommerfuglventiler er vidt brugt i kommunale, industrielle og marine projekter, hvilket beviser både holdbarhed og effektivitet.

Konklusion

DeLug Butterfly ValveKombinerer effektivitet, holdbarhed og praktisk, hvilket gør det til et uundværligt valg for moderne industrielle systemer. Dets lette installation, evne til at isolere den ene side af linjen og omkostningseffektivt design bidrager alle til dets voksende efterspørgsel på globale markeder.

Hvis du overvejer en pålidelig løsning til dine rørledningssystemer, skal du investere i ventiler af høj kvalitet fraTianjin milepælventilfirmaSikrer både ydelse og langsigtet værdi.

For forespørgsler, tekniske konsultationer eller bulkordrer, er du velkommen til atkontakte Tianjin milepælventilfirma- Et betroet navn inden for ventilproduktion og forsyning.
